누구나 할 수 있는 스위치 교체하기 - 스위치 선 확인, 교체 방법

스위치가 고장나서 전등이 켜지지 않거나 고장나진 않았는데 너무 지저분해서 교체하고 싶을 때 하고는 싶지만 전기와 관련 된 사실만으로도 무서워서 도전하기 어려울 수 있습니다. 그래서 자세히 교체하는 방법을 알려드릴테니 한 번 직접 해보시면 좋을꺼 같내요.

1. 준비물

전동 드릴 or 십자 드라이버 : 스위치를 고정하는 볼트를 제거하고 다시 설치할 때 사용
일자 드라이버 : 커버를 제거하고 스위치 뒤에 꽂혀있는 전선을 빼낼 때 사용
뺀찌 : 전선이 휘어지거나 끊어질 경우 반듯하게 만들어 주거나 전선이 잘 빠지지 않을 때 잡고 빼는 용도로 사용

2. 차단기 내리기

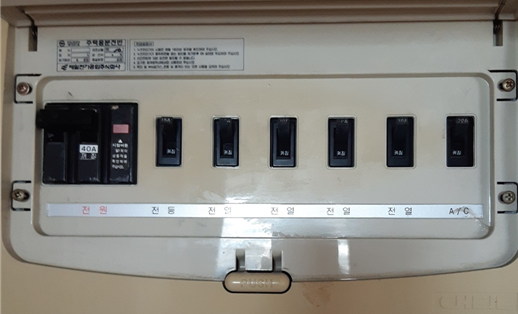

 보통 세대 분전함(두꺼비집)을 열어 보면 맨 왼쪽에 메인 차단기가 있고 오른쪽으로 보조 차단기가 있습니다. 사진에서는 전등이라고 써 있지만 안써있는 경우 일반적으로 보조 차단기중에 가장 왼쪽에 있는 차단기가 전등을 제어하는 차단기일 확률이 높습니다. 이 차단기를 내리고 우리가 교체 할 스위치를 켜보고 안켜진다면 전기가 차단된 것을 확인하고 안전하게 작업 할 수 있습니다.




3. 스위치 커버 제거

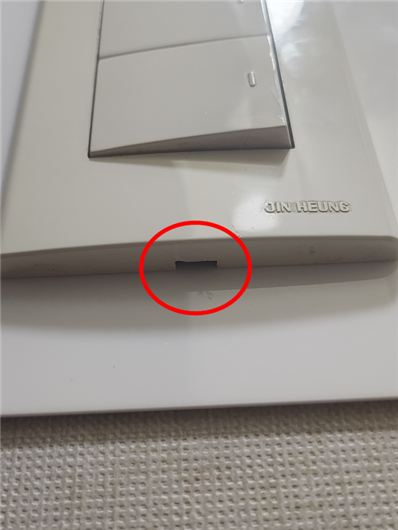

 스위치를 밑에서 보면 홈이 파여 있습니다. 저 부분에 사진과 같이 일자 드라이버를 넣고 재껴주시면 커버가 분리 됩니다.

4. 고정 나사 제거

 빨간색 동그라미 부분이 스위치를 고정하는 볼트 입니다. 전동드릴이나 십자드라이버를 이용하여 반시계 방향으로 돌려주면 풀립니다. 그런데 가끔 볼트가 안보이는 제품이 있습니다. 그런 경우에는 버튼을 잡고 뗘내면 쉽게 뗘내집니다. 그럼 그 안에 볼트가 있는 경우도 있습니다.

5. 스위치에 꽂혀 있는 전선 확인하는 방법

 볼트를 제거하면 스위치를 꺼낼 수 있습니다. 그리고 가장먼저 사진을 찍어두세요. 교체하려는 스위치에 그대로 꽂으면 됩니다. 그래도 전선의 역할을 알고 있으면 더 좋기 때문에 설명을 드리면 빨간색 동그라미 안에 보이는 전선이 점프선 입니다. 위와 아래를 연결해 주는 역할을 하는데요 이 점프선과 같은 편에 꽂힌 전선이 전기를 공급해 주는 전선입니다. 하트선이라고도 하고 위상이라고도 합니다. 이 사진에선 빨간선이 전기를 공급해 주는 전선이 됩니다. 그리고 오른쪽에 나머지 흰색과 녹색선은 각자의 역할을 수행하러 떠나는 전선들입니다. 예를 들어 위의 스위치는 전등이고 아래 스위치는 환풍기를 제어 한다면 녹색선은 전등으로 가서 빨간선을 통해 들어온 전기를 스위치를 키게 되면 전등까지 전기를 보내주는 역할을 한다고 생각하면 됩니다. 흰선은 빨간선을 통해 들어온 전기를 환풍기로 보내줍니다. 만약 위쪽을 환풍기 아래쪽을 전등으로 쓰고 싶다면 녹색하고 흰색을 바꿔주기만 하면 됩니다.




6. 전선 제거

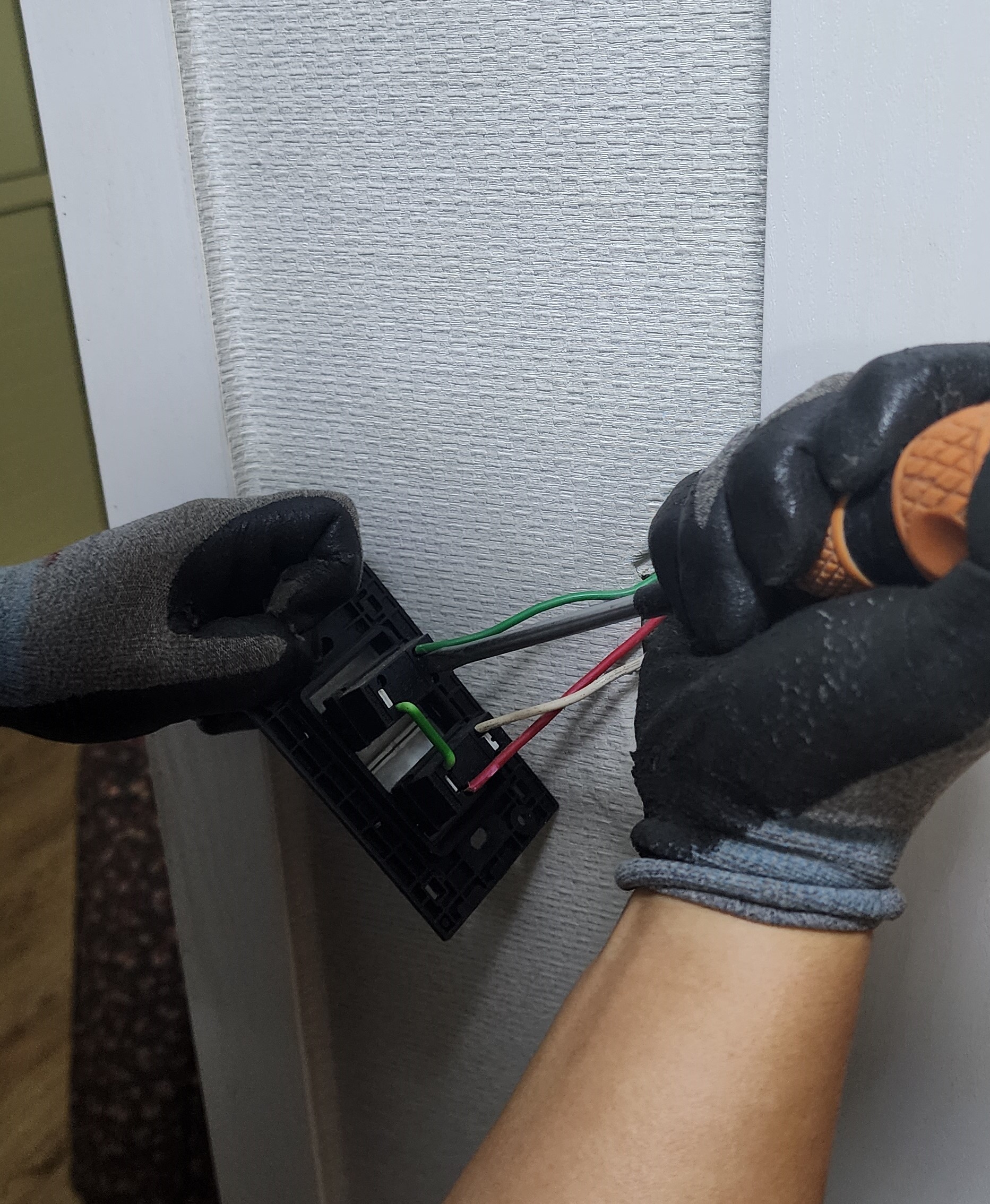

 전선 꽂혀있는 부분 위 아래로 살펴보면 하얀색으로 된 부분이 있는데 그 부분을 일자 드라이버로 꾸욱 누르면 전선이 빠집니다. 잘 안빠질 경우 전선을 한 손으로 잡고 다른 한손으로 일자드라이버로 하얀 부분을 눌르면 됩니다. 그래도 안빠지면 전선을 뺀찌로 잡고 뺄 수도 있는데 이러면 전선 피복이 찢어 질 수 있어서 추천은 하지 않습니다. 마지막 수단을 뺀찌로 잡고 비틀어서 부셔버리면 됩니다. 생각보다 약해서 잘 부셔집니다. 이렇게 할 때는 반드시 차단기를 내려야 합니다.

7. 스위치 교체

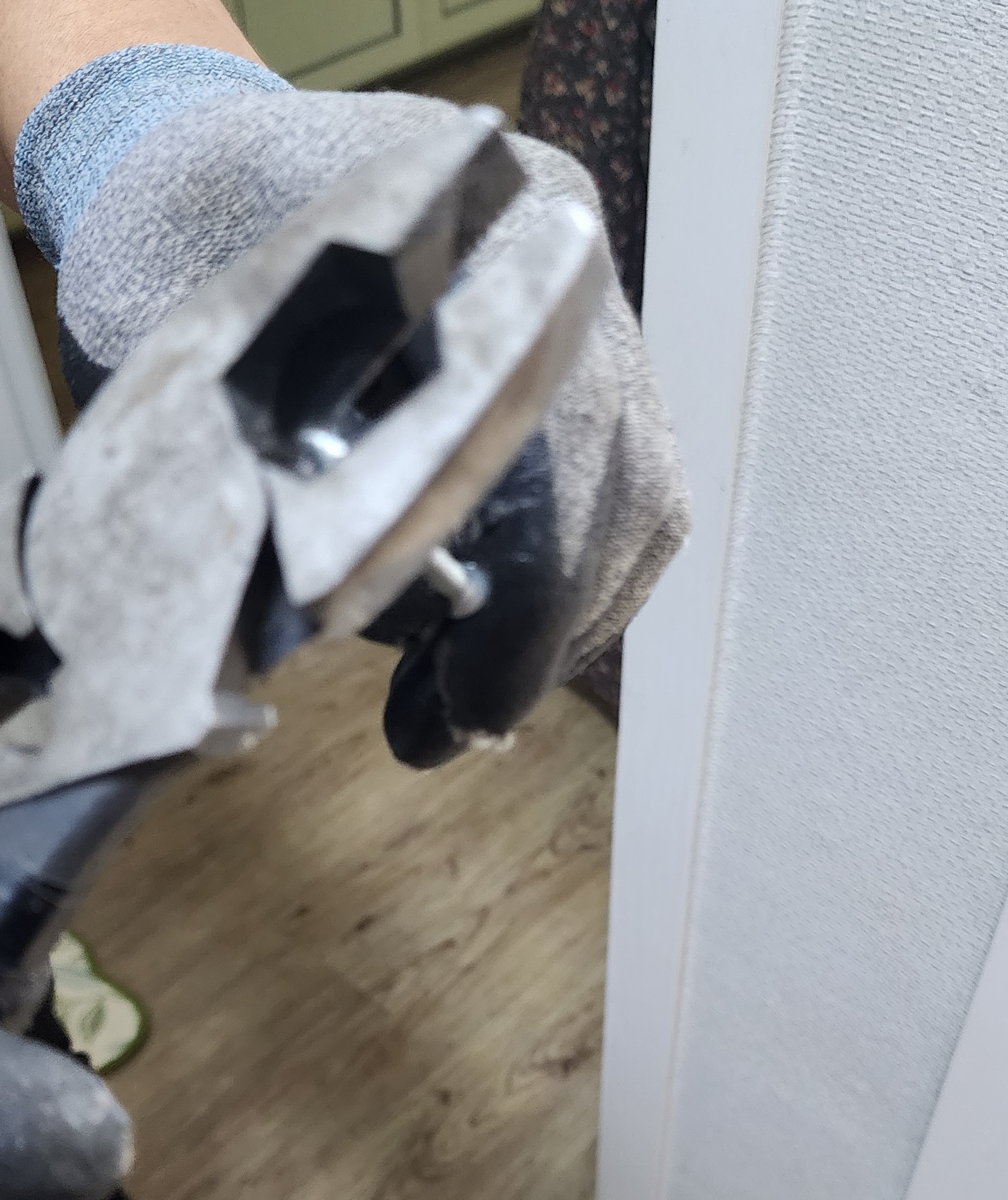

전선을 빼내는 과정에서 선이 휘었다면 뺀찌로 눌러 주면서 반듯하게 핀 다음 원래 꽂혀있던대로 그대로 꽂으시면 됩니다. 그리고 볼트를 안쪽에 구멍이 있는데 그곳에 잘 맞춰서 고정해주시면 됩니다. 추가적으로 볼트가 뾰족하다면 아래의 사진과 같이 끝을 잘라주는게 좋습니다. 뾰족한 부분이 전선에 말려 들어갈 경우 누전이 될 수 있습니다.

8. 커버 설치

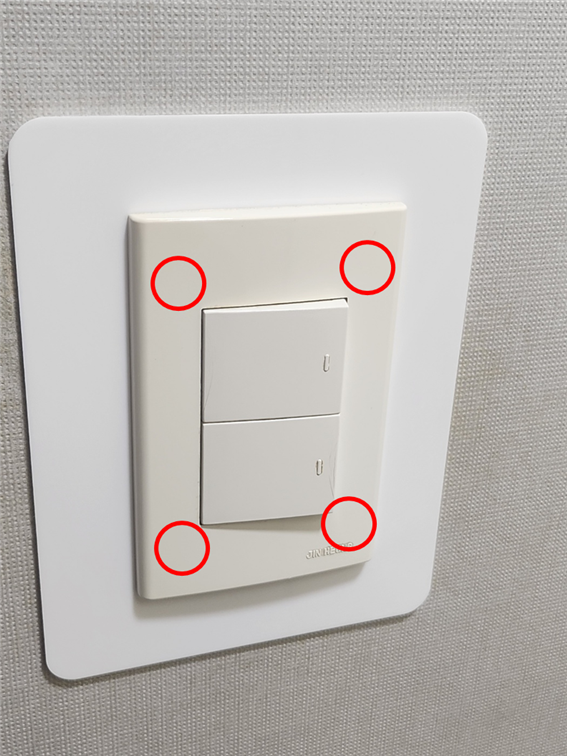

 빨간색으로 표시된 부분에 보통 고정하는 부분이 있어서 저 부분을 드라이버 뒷부분으로 톡톡 쳐주시면 쉽게 끼울 수 있습니다. 마지막 부분을 사진으로 찍지 못해서 다른 사진을 넣었는데 뒤에 있는 하얀색 커버는 스위치를 누르다 보면 주변 도배지가 손때로 인해 더러워 지는 경우가 있어 설치하는 커버 입니다. 손때 방지 스위치 커버라고 검색하시면 제품이 나오니 스위치 교체를 할 줄 아신다면 커버 설치도 간단하니 한 번 설치해 보세요.
