누구나 할 수 있는 멀티탭 만들기 - 고용량 멀티탭 만들기

 가전제품을 사서 설치해 놓고 보니 콘센트하고 거리가 멀어서 마트같은데 가서 구입할려니 5m짜리가 가장 길어서 2개 사와서 한개 연결하고 또 연결해서 사용하고 있는데 멀티탭 문어발처럼 연결해서 사용하면 안된다고 하고 선이 얇으면 화재의 위험이 있다는데 이게 얇은건지 두꺼운건지도 모르겠고 머리아프시죠? 최대간 간단하게 멀티탭 사용에 대해서 설명해드리고 안전한 멀티탭 만드는 방법까지 설명해드릴테니 같이 한 번 살펴보세요.



1. 일반 멀티탭과 고용량 멀티탭 차이



 노출 콘센트 자체적으로 조금 더 안전한 제품이 있을 수 있지만 보통 가정에 설치되어 있는 차단기는 20A가 대부분이기 때문에 가장 싸고 기본적인 16A 노출콘센트도 아무 문제 없이 사용 가능합니다. 그래서 가장 중요한건 전선의 굵기 입니다. 밑에 사진을 보면서 설명드리자면

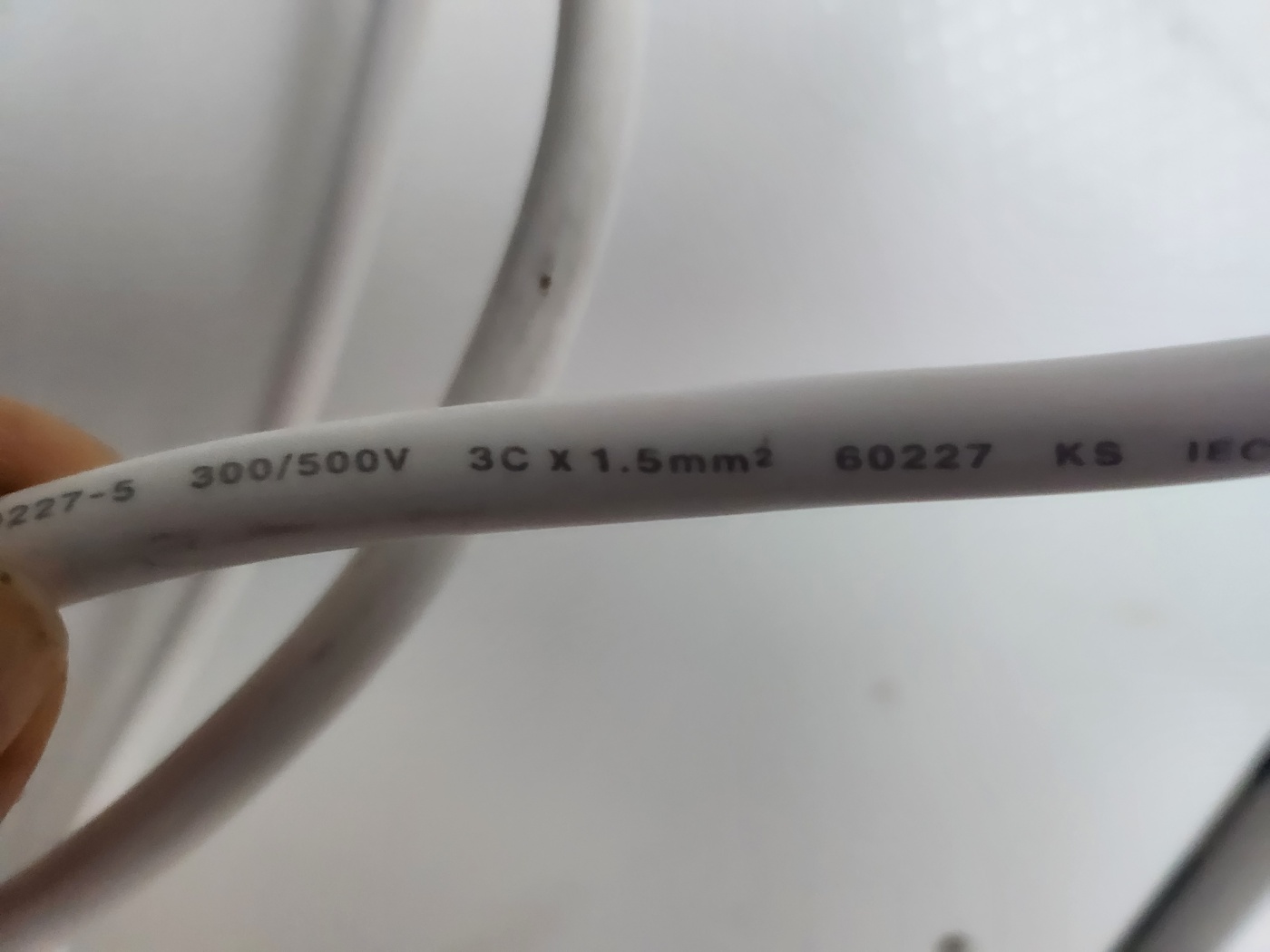

3C × 1.5㎟ 라고 써있는데 3C는 전선이 3가닥이라는 이야기고 1.5㎟가 전선 굵기 입니다. 보통 우리가 사오는 멀티탭의 경우 1.5㎟가 대부분인데 요즘 가전제품들이 소비전력이 커지면서 전선 굵기가 얇아 문제가 되는 경우가 많이 있습니다. 그래서 안전하게 고용량 멀티탭을 사용하게 되는데 고용량은 전선 굵기가 2.5 ㎟ 라서 1.5 ㎟  보다 훨씬 안전합니다. 그런데 2.5 ㎟ 짜리 멀티탭은 비용이 비싸기 때문에 사야할지 고민이 많이 됩니다. 그래서 저렴한 비용으로 만들어 보는 방법을 알아보겠습니다.



2. 멀티탭 만드는 자재 준비





 VCTF 3C × 2.5 ㎟, 노출 2구 콘센트, 플러그, 그리고 필요한 공구는 십자드라이버(전동드릴), 가위, 뺀찌를 준비해 주시면 되겠습니다. VCTF 전선같은 경우 전선파는 가게 가서 필요한 길이 만큼 사오셔도 되구요 인터넷에 VCTF 3C × 2.5㎟ 검색하시면 M 단위로 파니까 필요한 만큼 구매하시면 됩니다. 필요에 따라선 하얀색 선도 구매할 수 있는데 검은색보다 비쌉니다. 노출 콘센트 구멍 갯수도 필요한 대로 늘려서 구매하셔도 되구요 스위치가 있거나 차단기 기능이 있는 걸로 구입하셔도 됩니다.













3. 멀티탭 만들기





 처음에 새끼손가락 두마디 정도 길이 만큼 남겨두고 전선을 가위로 잡고 한바퀴 돌려줘서 칼집을 내줍니다. 그리고 칼집낸대 위쪽으로 뺀찌로 잡고 뜯어 내시면 이쁘게 뜯어집니다.





 플러그를 분해하고 전선 세가닥중에 녹색하고 노랑이 섞여있는 전선이 접지 인데 접지부분이 플러기 밑부분에 들어가기 때문에 짧게 잘라주고 세가닥 모두 피복을 벗겨 줍니다. 피복을 벗기는 길이는 새끼손톱보다 조금만 짧게 해주시면 됩니다.





 플러그는 분해한 역순으로 다시 조립해 주시면 되고 노출 콘센트 플로그 꽂는데 보면 나사가 있는데 나사를 풀어주면 분해가 됩니다.





 반대편 전선 피복을 벗길때 길이는 10CM 정도 벗기시면 되구요 4구, 5구 콘센트처럼 길이가 길면 여유있게 13CM 이상 벗기시는게 좋습니다. 플러그때와 마찬가지로 녹색 노랑 섞인 전선이 접지선이고 가장 가깝기 때문에 접지선은 잘라줍니다. 여기서 중요한건 접지선은 동 부분을 다 집어 넣고 1CM~2CM 정도 피복부분이 남아 있어야 합니다. 접지선을 연결해서 고정시켜주고 나머지 전선을 연결하는게 편합니다. 전선이 꽂혀 있는데 보면 나사가 있는데 반시계 방향으로 돌리면 밑에 고정해주는 판이 벌어지고 시계방향으로 돌리면 다시 조여지게 됩니다. 접지선을 고정했으면 나머지 전선 두개를 길이를 재단하고 피복을 벗겨 줍니다. 그리고 연결해 주면 됩니다.





 이제 콘센트 커버를 마무리 해 주면 안전한 멀티탭이 완성됩니다. 길이도 원하는 만큼 만들수 있고 전선 굵기도 시중에 파는 보통 멀티탭보다 굵어서 훨씬 좋습니다. 고용량 멀티탭이 너무 비싸서 고민하고 계신 분들은 직접 만들어 보시길 추천드려요.
